PPH止回阀与活塞的刚性联接

发布日期:2021-10-19 点击量:1086

在原旋启式止回阀阀瓣上增设缓闭副阀,副阀安装在主阀阀瓣下侧或两侧且用螺纹联接,PPH止回阀在开启时介质正常流动,介质压力将副阀打开,介质通过副阀小孔流入主阀出口端,使主阀进水口端卸压,主阀阀瓣开启,主阀前后压力趋于平衡;介质逆流时,主阀阀瓣在逆流介质作用下快速关闭,而副阀阀体上部为缓冲缸,副阀阀盖旋入阀体上部其盖上有一小孔,副阀阀瓣与其活塞杆空套有一定间隙。

活塞与缓冲缸之间采用O型橡胶圈密封,活塞下部与阀瓣之间为平面密封,主阀的关闭相当于快关阶段,副阀的缓慢关闭相当于慢关阶段,依据泵站机组水力和机械过渡机理说明该结构设计,能有效地防止水锤升压。PPH止回阀的阀体与底网间增设一垫环,以增补阀瓣上升的高度;缓冲活塞与缓冲缸采用橡胶密封,阀瓣轴与活塞刚性联接,缓冲缸与阀瓣轴之间间隙较小。

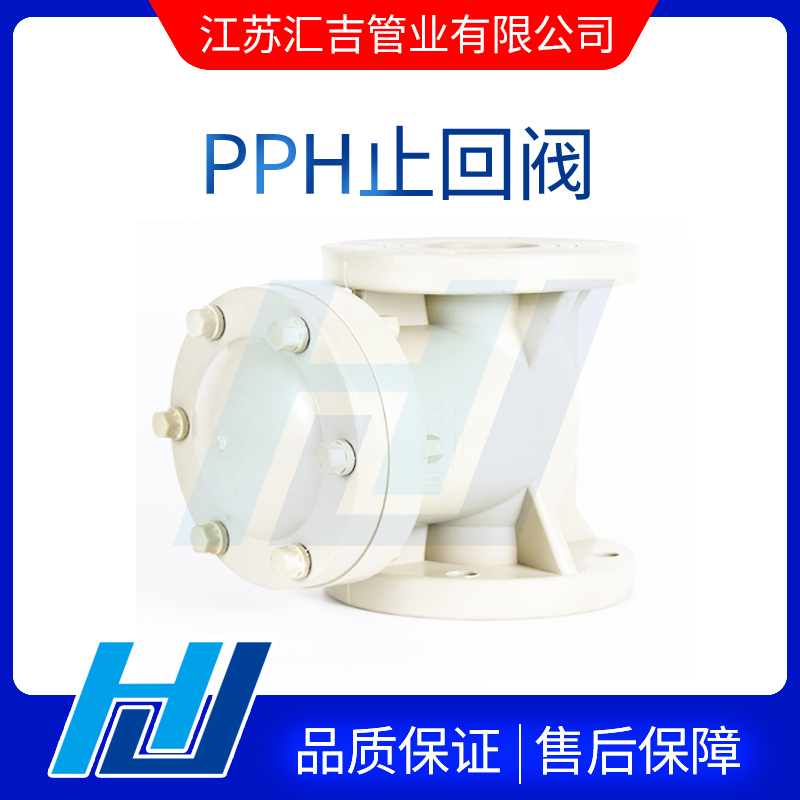

PPH止回阀

当介质顺流时,压力介质推开阀瓣进入主阀体腔,同时推动缓冲活塞上移;当介质倒流时,由于缓冲缸内部开启时已充满介质,而缓冲缸与阀瓣轴之间间隙较小,因此随缓冲缸内介质通过间隙逐渐排出,主阀阀瓣关闭起到缓冲作用,使管网内水锤升压得以控制。PPH止回阀主阀阀瓣启闭平稳,缓闭副阀结构紧凑,性能可靠。主阀阀瓣先速关后缓闭,可有效防止破坏性水锤,扩大止回阀的使用范围。

止回阀改进结构简单,便于生产和互换。缓闭副阀可检修或更换,无碍止回阀使用。止回阀作为管道系统顺流时开启,逆流时关闭的阀门,主要用于防止介质倒流,防止泵及驱动电机反转以及容器内介质泄放。在关闭时介质倒流速度从大迅速降为零,致使管道进水管一侧内压迅速升高,从而产生对管路系统有破坏作用的水锤现象。为减小止回阀的水锤效应,扩大止回阀的使用范围。
